roncho
19.10.2018 13:46:13
| Това е приемника, който в момента работя. Има надежда, макар, че все още не съм го довършил.

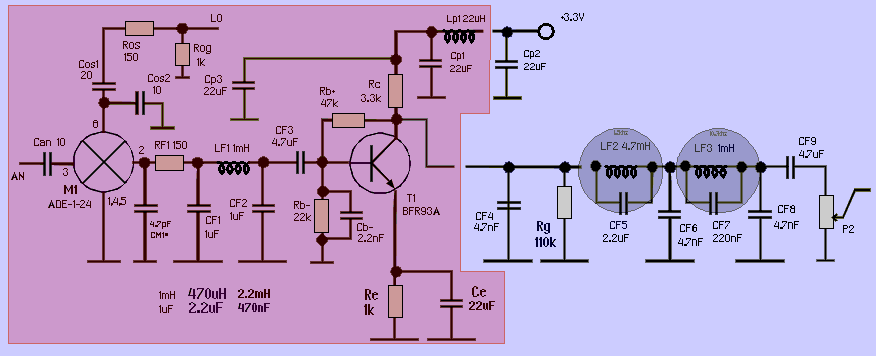

Предлагам схемата за коментари
Червената област е приемника, който подлежи на раздвояване за IQ-демодулация. Засега само пазя
тази възможност, защото не е проучена добре.
Това е текуща версия.
Пробвал съм я с установка от тип:
регенеративен приемник в FM-обхват за радио разпръскване - MB осцилатор - излъчвател на 440 мхц.
По-долу е линка за MB15 осцилатора.
|
|
roncho
19.10.2018 13:11:54
| (Този линк е от раздел "неподредени")
Ето статия на тема MB15
|
|
roncho
24.09.2016 18:23:44

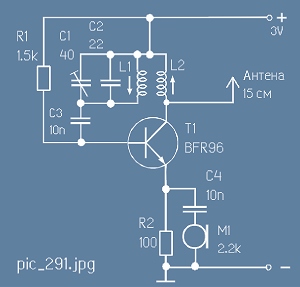

| Радиомикрофон
Това е малък радиопредавател за около 70 MHZ. Правих тази схема "на опит", за 3 волта.
Осцилаторът не е стабилен. Честотата "плува", тъй като няма постоянна температура и напрежение.

Черната картинка е спектър на излъчения сигнал - тих, без говор - показан от SDR приемник.
Реалното устройство има прибавен ключ и светодиод с резистор, които не са показани на схемата.
Предполагам, че транзисторът може и да е друг модел. Записано е BFR96,
такъв сложих в моето устройство. Пробвах един по-обикновен (BC547C), но безуспешно.
Иначе схемата е лесна и тръгва веднага. По принцип е Хартли осцилатор, двете намотки L1 и L2
трябва да спазват посоката, тоест да се разглеждат като една с междинен извод.
Двете бобини L1 и L2 са приблизително еднакви, 6-7 въздушни навивики върху болт M6, проводник 1мм.
Модулацията е честотна; чува се ясно. Микрофон в емитера е възможен благодарене на това, че
радио сигнала е сравнително слаб и регенериращото усилване е достатъчно.
Избраната честота e 70 MHZ. Ако искате друга, променете C1, C2, L1, L2.
Нормално FM-приемниците могат да прихванат 70, без да влизаме в евро стандарта 88-108.
Далечината е 20-тина метра. Изобщо казано, работи добре за класа си.
|
|
